自攻鎖緊螺釘熱處理工藝
發(fā)布日期：2021-11-17 來源：http://rundaibao.cn 點(diǎn)擊：

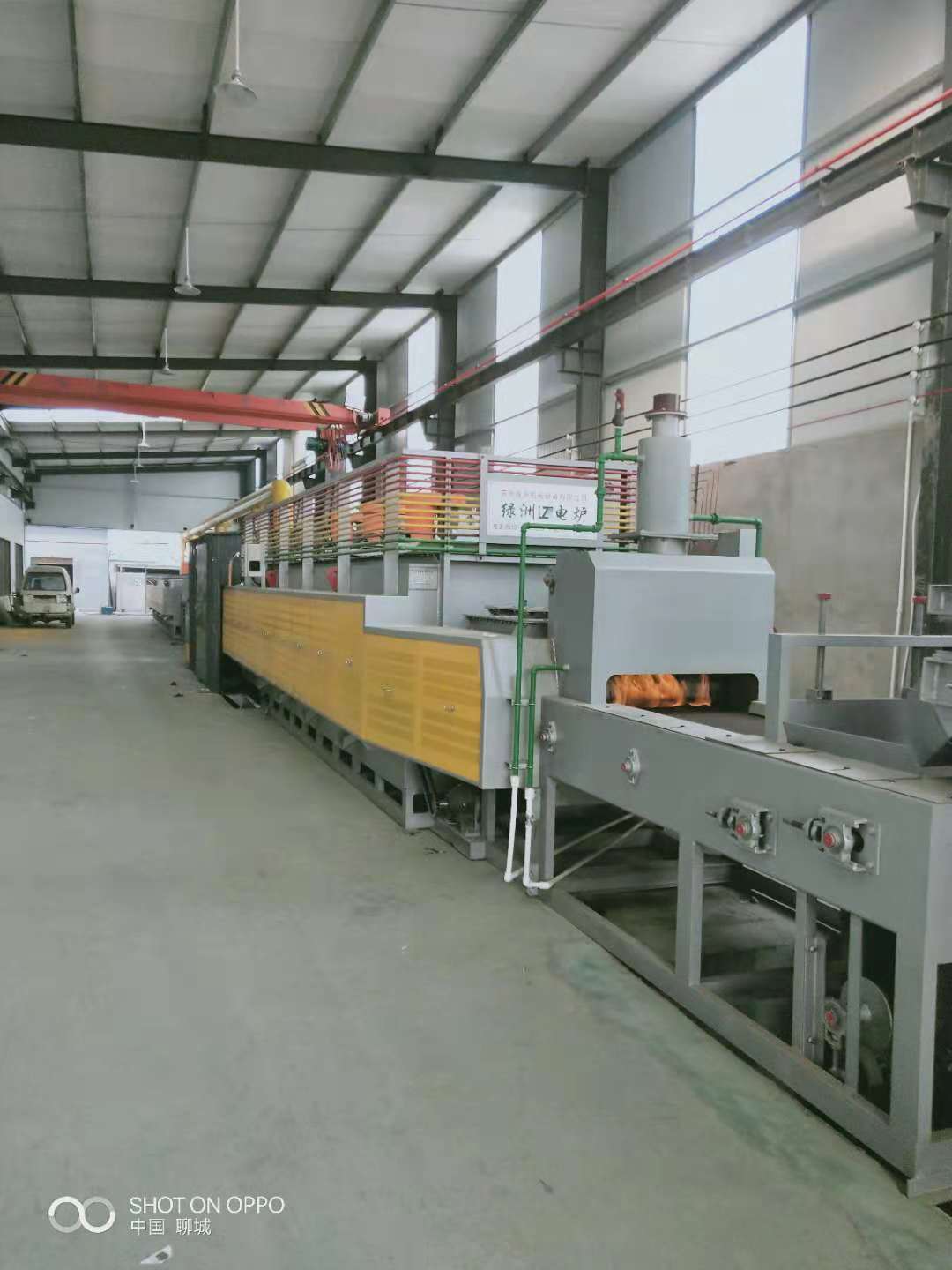

自攻鎖緊螺釘熱處理工藝
鋼號(hào) | 滲碳層深/mm | 滲碳溫度/℃ | 淬火溫度/℃ | 碳勢設(shè)定（%） | 時(shí)間/min |
SWRCH22A | 0.10～0.23 | 880～890 | 870～880 | 1.20 | 50 |
SWRCH22A | 0.15～0.28 | 880～890 | 870～880 | 1.20 | 60 |
ML20MnVB | 0.10～0.25 | 890～900 | 860～870 | 1.20 | 60 |
ML20MnVB | 0.15～0.28 | 890～900 | 860～870 | 1.20 | 80 |
SCM435 | 0.15～0.28 | 860～870 | 840～850 | 1.20 | 90 |
